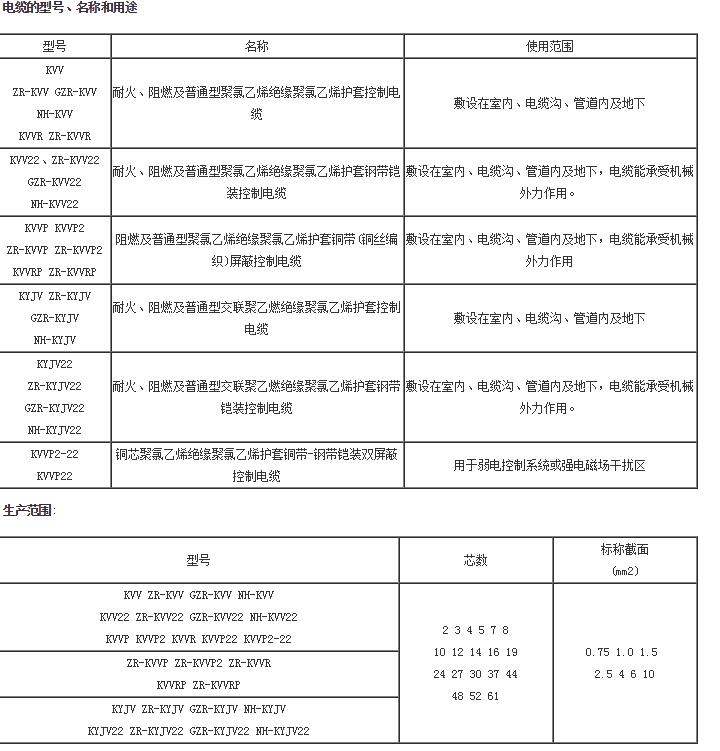

額定電壓450／750V聚氯乙烯控制電纜和450／750V交聯聚乙烯控制電纜分別用于450／750V和450／750V及以下控制、監控回路及保護線等場所。聚氯乙烯控制電纜的工作溫度為70℃，交聯聚乙烯控制電纜工作溫度為90℃。電纜的型號、名稱和使用范圍見表4-1。

本公司在額定電壓450／750V聚氯乙烯絕緣和護套控制電纜的基礎上開發了450／750V交聯聚乙烯絕緣控制電纜、阻燃型PVC／XLPE絕緣控制電纜和耐火型PVC／XLPE絕緣控制電纜。450／750V聚氯乙烯絕緣控制電纜符合GB9330-88的規定。450／750V交聯聚乙烯絕緣控制電纜符合EC60502.1的有關規定。阻燃型和耐火型控制電纜其電氣性能符合GB9330—88《塑料絕緣控制電纜》，阻燃性能根據要求可符合GB／T1 8380.3《成束電線或電纜的燃燒試驗方法》中的A、B或C類，耐火性能應符合GB／T19216—2003《在火焰條件下電纜或光纜的線路完整性試驗》的規定。

塑料絕緣控制電纜結構尺寸

電纜的絕緣厚度

KVV型聚氯乙烯絕緣聚氯乙烯護套控制電纜

KVV22型聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜

KYJV型交聯聚乙烯絕緣聚氯乙烯護套控制電纜

KYJV22型交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 KVVP型聚氯乙烯絕緣聚氯乙烯護套銅絲屏蔽控制電纜

KVVP2型聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜

KVVP22型聚氯乙烯絕緣聚氯乙烯護套銅絲屏蔽鋼帶鎧裝控制電纜

KVVP2-22型聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜

使用特性

控制電纜的額定電壓U0/U為450／750V.

聚氯乙烯絕緣的電纜導體的長期允許工作溫度為70℃，交聯聚乙烯絕緣的電纜導體的長期允許工作溫度為90℃

電纜的敷設溫度應不低于0℃.推薦的允許彎曲半徑：無鎧裝層的電纜及有屏蔽層結構的軟電纜應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
